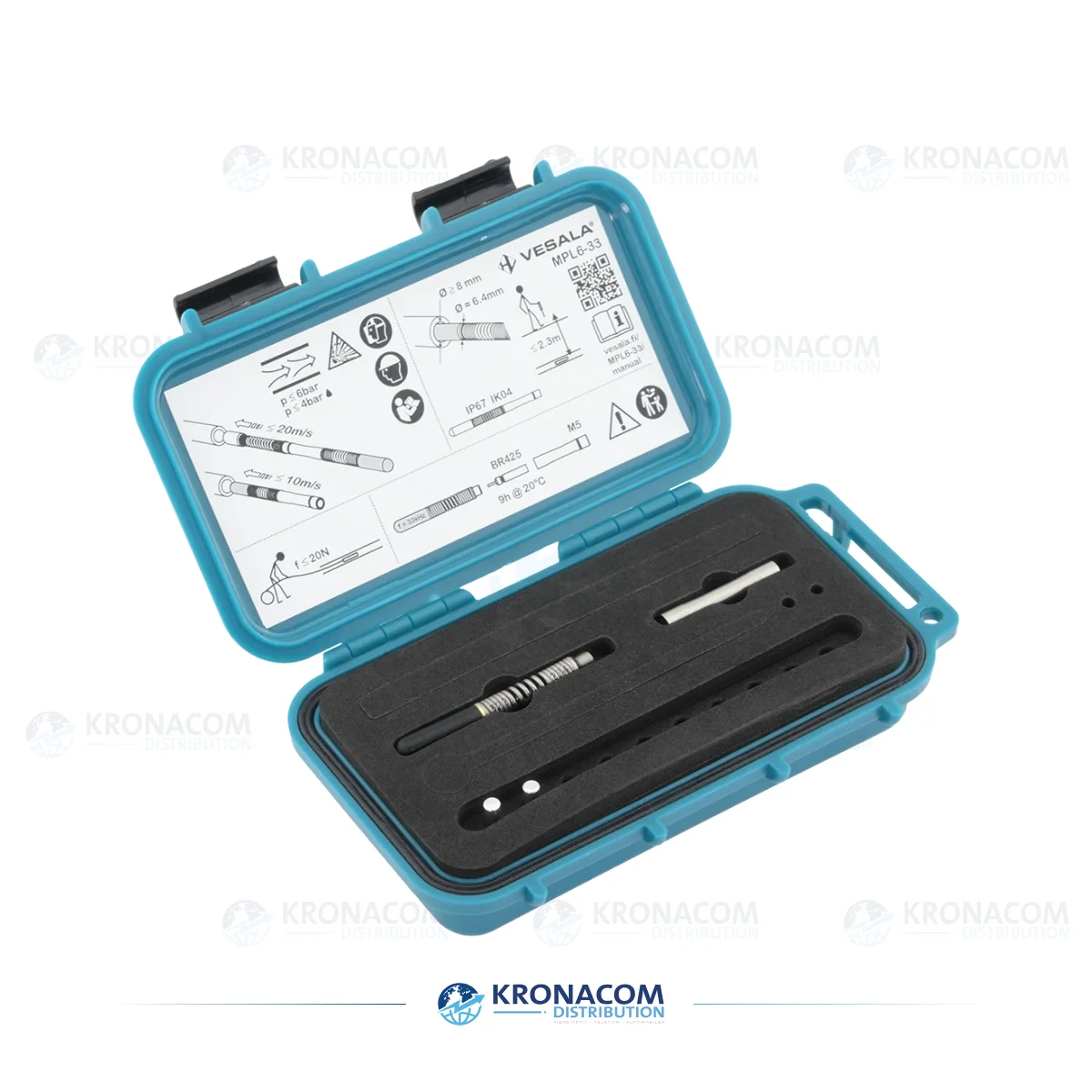

MicroSonde MPL6-33 – 6,4 mm, 33 kHz, M5

Die MicroSonde MPL6-33 ist eine separate, extrem kleine Mikrokanal-Sonde mit einem Durchmesser von nur 6,4 mm, speziell entwickelt für die Ortung von Blockaden in Glasfasermikrorohren oder kleinen nichtleitenden Rohren und Abflüssen. Sie passt perfekt in Standardrohre von 12/8 mm.

Die Konstruktion umfasst Transmitter und Batteriefach, verbunden über einen semi-rigiden Mittelteil, wodurch die Sonde leicht Rohrkurven, Verbindungen und Hindernisse passiert.

Einsatz:
Die Sonde wird eingeschaltet, indem das Batteriefach auf den mittleren Teil gedreht wird. Sie kann über das M5-Gewinde am Push Rod befestigt oder alternativ seitlich am Push Rod fixiert werden, um Beschädigungen zu vermeiden. Ebenfalls möglich: Die Sonde wird an der Spitze eines optischen Kabels befestigt und gemeinsam in das Mikrorohr eingeführt.

Blockaden lassen sich zunächst grob über die Länge des eingeführten Kabels oder der Stange und Rohrkarten bestimmen. Anschließend wird die genaue Position der Sonde über einen Kabelsucher über der Erde lokalisiert. Dies spart Zeit und reduziert unnötige Grabungen erheblich.

Die Sonde ist wasserdicht, sodass auch ein Einsatz unter Wasser möglich ist. Eine blinkende LED am Transmitter zeigt den Betriebszustand an. Die Lithium-Batterie liefert ca. 9 Stunden Einsatzdauer, abhängig von der Umgebungstemperatur.

Mit 6,4 mm Durchmesser und einer Länge von 84 mm inklusive Batteriefach sendet die Sonde ein kontinuierliches sinusförmiges Signal bei 32,768 kHz. Hergestellt in Finnland.

Merkmale & Vorteile

• Ultrakompakte Sonde für Mikrokanäle und kleine Rohre

• Perfekt für Standardrohre 12/8 mm

• Semi-rigid Bauweise erleichtert Passage von Kurven und Hindernissen

• Einfache Befestigung über M5-Gewinde oder Klebeband

• Kann mit Mikrofaserkabel gemeinsam eingeblasen werden

• Wasserdicht für Unterwassereinsatz

• Blinkende LED zeigt Betriebsstatus an

• Lithium-Batterie für ca. 9 Stunden Einsatz

• Präzises Tracing spart Zeit und reduziert Grabungsaufwand

• Kompatibel mit Vesala CL43 Compact Locator und anderen 33 kHz Ortungsgeräten

Technische Daten

• Durchmesser: 6,4 mm

• Länge: 84 mm (inkl. Batteriefach)

• Frequenz: 32,768 kHz kontinuierlich sinusförmig

• Anschluss: M5 Gewinde

• Stromversorgung: Lithium-Batterie, ca. 9 Stunden Einsatz

• Einsatzbereich: Mikrokanäle, Blockaden, kleine nichtleitende Rohre

• Besonderheiten: Ultrakompakt, semi-rigid, wasserdicht, LED-Betriebsanzeige, Hergestellt in Finnland
